Dreiphasiger Stromsensor

Platzsparend und leicht in dreiphasiger Ausführung

Dreiphasiger Stromsensor

Produktmerkmale

  • Berührungslose Strommessung durch Magnetfeld
  • Ausgezeichnete Genauigkeit und geringer Verlust
  • Sehr niedriger magnetischer Restfehler ≦±2 mV
  • Sehr gute Linearität über den gesamten Temperaturbereich ≦1.0 %
  • Wirkung des externen Magnetfelds auf andere Phase ≦0.3 %
  • Kundenspezifische Stromschienenformen möglich

Produktanwendungen

  • Wechselrichter

Technische Daten

ParametersProvisorische Spezifikation
Kontinuierlicher Eingangsstrom±400Arms (±600Amax)
RMS-Spannung für AC-Isolierung3kVac
Ansprechzeit (Verzögerungszeit bis 90 %)≦4μs (di/dt : 100A/μs)
Frequenzbandbreite400kHz/-3dB
CMTI (Common-Mode Transient Immunity) ≧20kV/μs
Ausgangsspannung+2.5V±2V (Offset-Fehler ±3mV)
Empfindlichkeitsfehler±1% (R.S) *Ta=25℃
Hysteresefehler≦±2mV
Versorgungsspannung+5V±0.25V
Stromaufnahme36mA = 12mA x 3
Umgebungstemperatur im Betrieb-40℃~+125℃
QualitätssicherungAEC-Q100

* Die hierin enthaltenen Informationen sind vorläufige Angaben und können ohne vorherige Ankündigung geändert werden.

Referenzmaße

figure

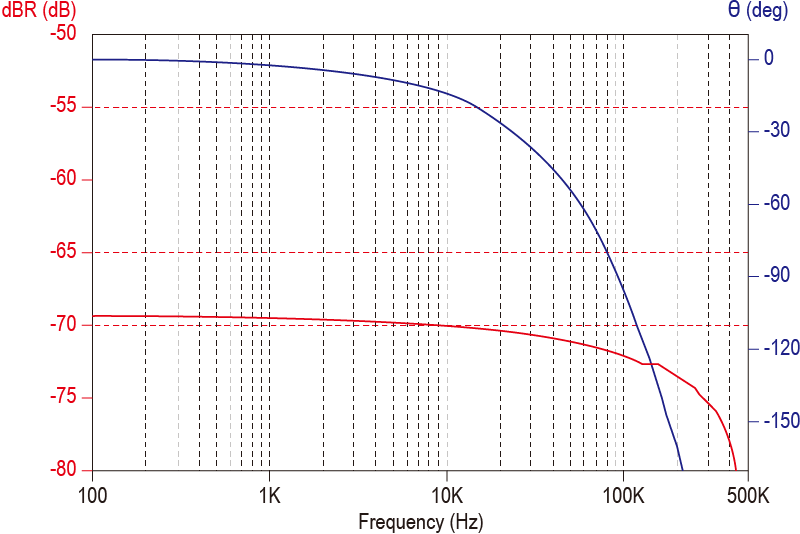

Merkmaltabelle

figure

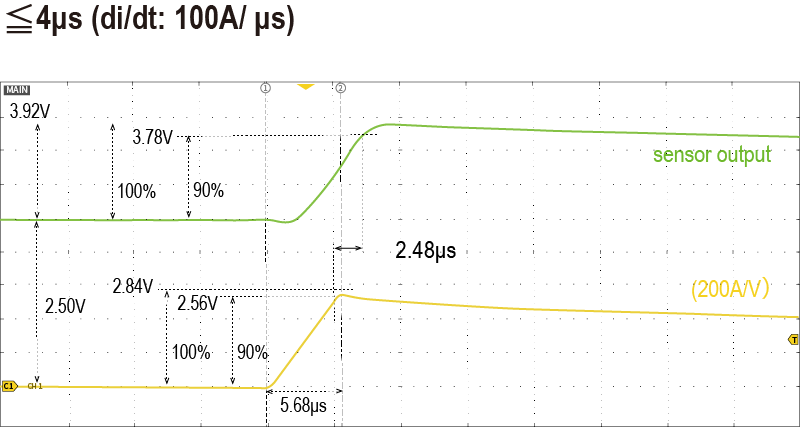

Ansprechzeit

figure
