SBC-D300

Analoger Shunt-Sensor für die Messung von Hochströmen bis zu ±2.000A
Wurde in einem japanischen Automobilunternehmen eingeführt

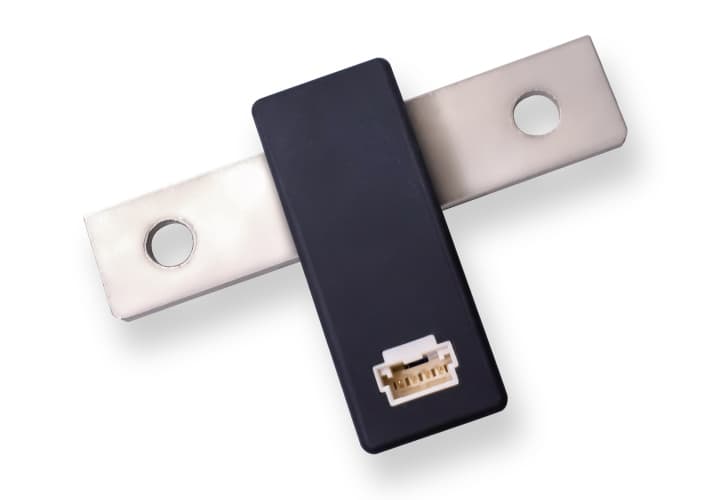

Produktbild

Produktmerkmale

  • Strommesskapazität bis zu ±2.000A
  • Schwachstrom (≦ 20A) bis Hochstrom (≧ 400A)
    Messfähigkeit mit einem Fehler von ±1% oder weniger
  • Individuell anpassbare Größe und Form

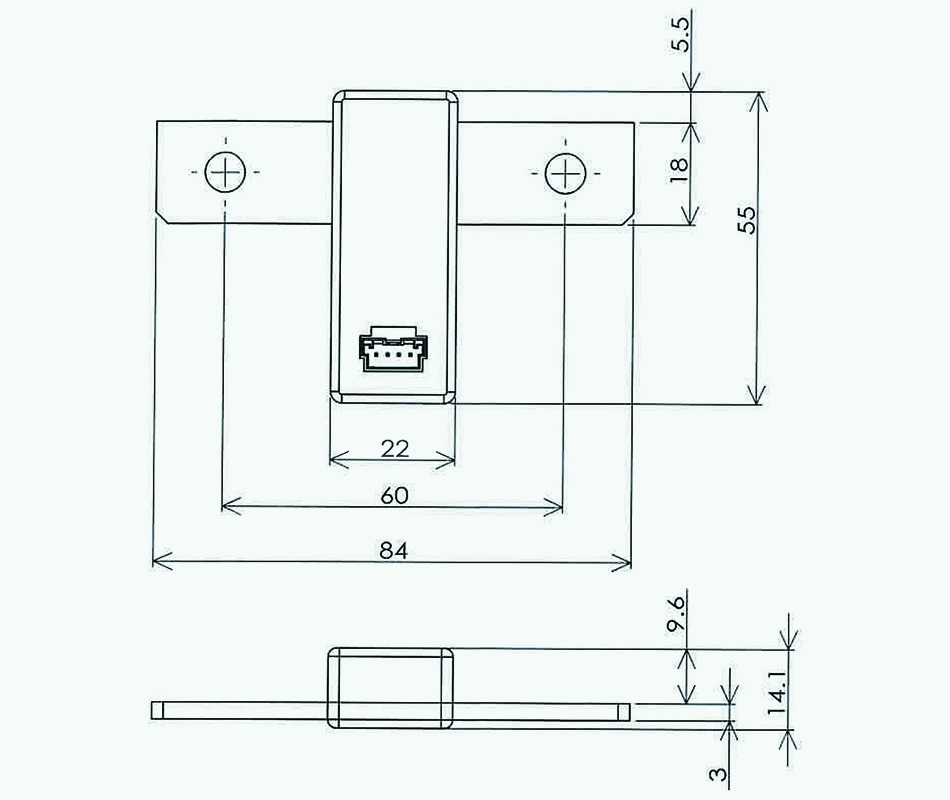

Abmessungen

Abmessungen

* 1 Größe kann individuell gestaltet werden

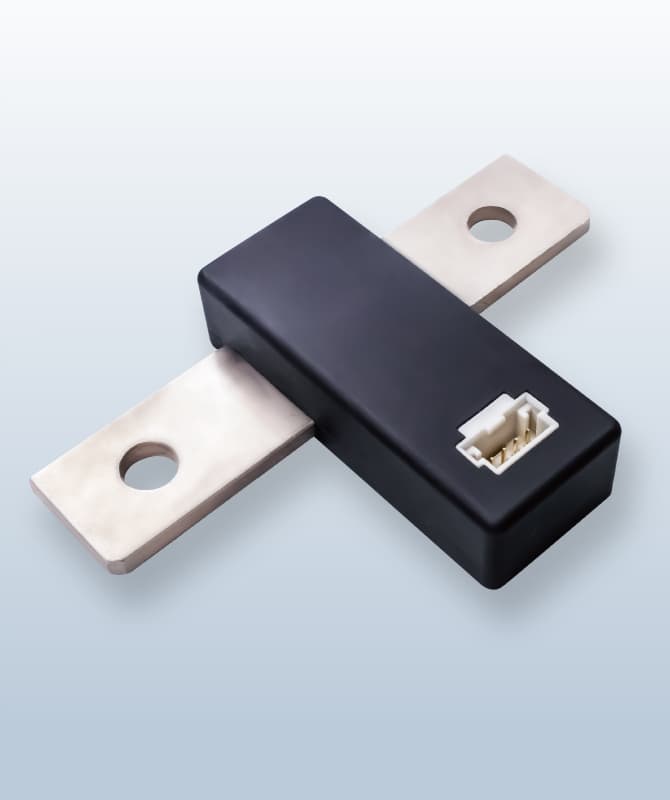

Beispielfoto

Produktbild

Technische Daten

ParameterSpezifikation
Shunt-Widerstandswert100μΩ / 20μΩ
Stromerfassungsbereich±400A / ±2.000A
Messgenauigkeit±1%
Offset-Fehler2A≧
Ausgangsverstärkung5mV/A / 1mV/A
Ausgangswert+2,5V±10mV
Isolationsspannung2.500V
Eingangsstromversorgung+5V±0,25V
Stromaufnahme30mA
Betriebstemperaturbereichー40℃～+125℃

Zuverlässigkeitsprüfung

Prüfungestbedingungen
Schneller Temperaturwechselー30℃ (30min), +80℃ (30min), 1.000 Zyklen ohne Last,
Steckverbinder sind verbunden
Temperaturzyklusprüfungー30℃ (9h), +85℃ (9h), 48 Zyklen mit Last
SchwingungsprüfungMIL-STD 202 Methode 204
10 〜 2.000Hz in 20 min, 3 Richtungen, 12 Zyklen/jede Achse
