Shunt-Sensor-Lösung > Stromsensor > Hochpräziser Stromsensor

Hochpräziser Stromsensor

Messgenauigkeit ±1% (F.S) oder weniger durch magnetische Messung

Magnetic Sensor

Produktmerkmale

  • Berührungslose Strommessung durch Magnetfeld
  • Ausgezeichnete Genauigkeit und geringer Verlust.
  • Sehr rauscharm: 0,27mVpp
  • Niedriger Stromverbrauch 6mA
  • Ultra-niedriger magnetischer Restfehler: 2mV
  • Integriert mit Offset- und Verstärkungskalibrierungsfunktionen.
  • Kundenspezifische Geometrien der Stromschienen möglich.
  • Niederstromproduktpalette bis ±300A, ±400A, ±500A (FS)

Produktanwendungen

  • BMS für die Automobilindustrie
  • Verteilerdose, Stromleiste usw.
  • Infrastruktur für Schnellladestationen

Technische daten

ParameterProvisorische Spezifikation
StromerkennungsbereichNennstrom ±400A (Spitzenstrom ±800A)

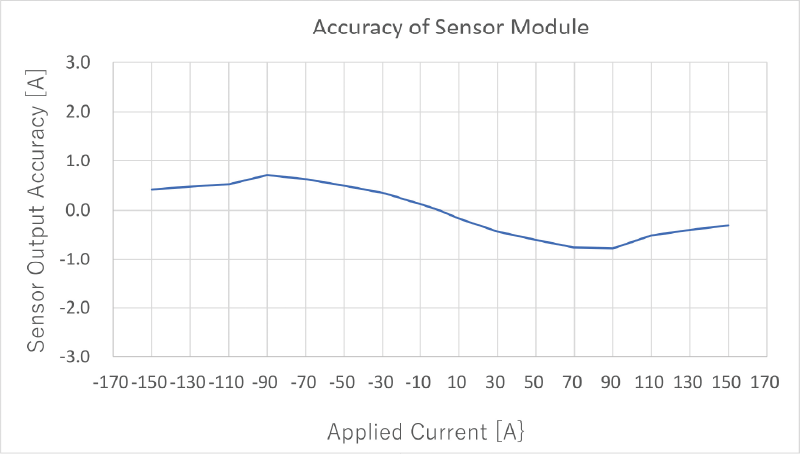

Messgenauigkeit≦±1%(F.S)Ta=25℃
Maximaler Strom±1.600A<1sec
Isolationsspannung3kVac
Ansprechgeschwindigkeit≦4μsec(di/dt 100A/μs)
Ausgangswert+2,5V±2V @1.000A(Offsetfehler ±3mV)
Stromaufnahme6mA
Eingangsstromversorgung+5V±0,25V
Betriebstemperaturbereichー40℃ ~ +125℃
SteckerMolex-Stecker 5P(vergoldet)
560020-0530
Garantierte QualitätAEC-Q100

* Die hierin enthaltenen Informationen sind vorläufige Angaben und können ohne vorherige Ankündigung geändert werden.

Referenzbild

Produktbild

Vorschlag zur Verbesserung der funktionalen Sicherheit durch Dual Sensing

Referenzmaße

Referenzmaße

Beispiel für eine Verbindung

Beispiel für eine Verbindung
