Stromsensor mit Sicherheitsfunktion

Eingeführtes Redundanzdesign

Dual Current Sensor NDIC+Shunt

Produktmerkmale

  • Redundanzausführung Magnetischer IC und Shunt-Widerstand
  • Ausgezeichnete Genauigkeit und Linearität
  • Jeder Messbereich ist durch Kalibrierung möglich
  • Produktanwendungen

    • BMS, PDU, JCB usw.
    • Infrastruktur für Schnellladestationen

    Technische Daten

    ParameterProvisorische Spezifikation
    Magnetischer ICShunt Sensor
    Eingangsstrombereich±800A±800A / 25μΩ
    RMS-Spannung für AC-Isolierung3kVac-
    Ansprechzeit (Verzögerungszeit bis 90 %)≦4μs (di/dt : 100A/μs)-
    Frequenzbandbreite67kHz/-3dB-
    Common-Mode Transient Immunity≦20kV/μs-
    Rauschen2mVpp 0.4mVrms(100kHz), 0.2mVpp 0.04mVrms(1kHz)
    Ausgangsspannung+2.5V±2V (Offset-Fehler ±2mV)±20mV / 1,200A
    Empfindlichkeitsfehler ±0.5% (F.S)
    Hysteresefehler≦±2mV-
    Versorgungsspannung +5V±0.25V-
    Stromaufnahme12mA-
    Umgebungstemperatur im Betrieb-40℃~+125℃
    QualitätssicherungAEC-Q100

    * Die hierin enthaltenen Informationen sind vorläufige Angaben und können ohne vorherige Ankündigung geändert werden.

    Referenzmaße

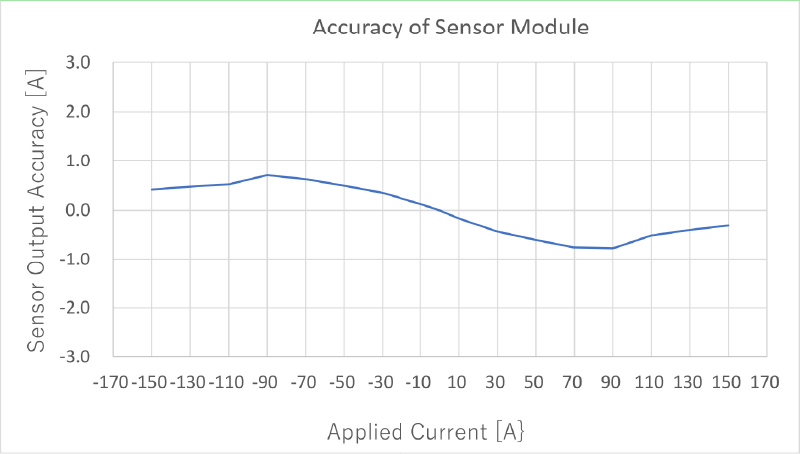

    Genauigkeit der Stromerkennung
