３相仕様で軽量化、省スペースを実現
製品特徴
製品用途
スペック表
| パラメータ | 暫定仕様 |
|---|---|
| 電流検出範囲 | ±600A（※暫定値） |
| 測定精度 | ≦±1.0%（F.S） *Ta=25℃ |
| 最大電流 | ±1,600A < 1sec |
| 絶縁耐圧 | 3kVac |

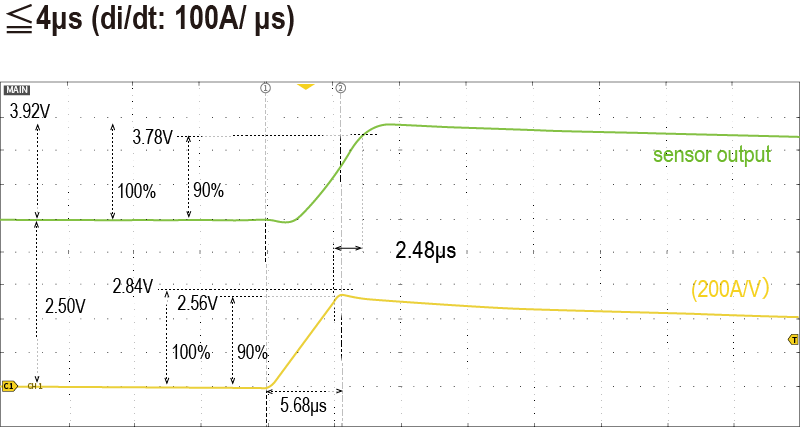

| 応答速度 | ≦4μs（di/dt 100A/μs） |
| 出力値 | +2.5V±2V（レシオメトリック） |
| 消費電流 | ≦63mA |
| 入力電源 | +5V±0.25V |
| 使用温度範囲 | -40℃ ～ +125℃ |
| 品質保証 | AEC-Q100※IC単体 |
※ここに記載されている内容は暫定仕様であり、予告なく変更されることがあります。
参考寸法
バスバーモジュール信頼性評価
| 項目 | 暫定仕様 |
|---|---|
| 温湿度 サイクル試験 | +85°C（12H） ↔ -30°C（12H） / 湿度95% / 48サイクル |
| 振動試験 | 周波数：10〜200Hz |
| 速度：往復15min ロングスイープ | |
| 加速度：10〜50Hz 2mm両振幅制御 50〜200Hz 10G | |
| 方向：X、Y、Z 3方向 | |
| 時間：各方向20H | |
| 冷熱衝撃試験 | -30°C（0.5H） ↔ +85°C（0.5H） / 1,000サイクル |

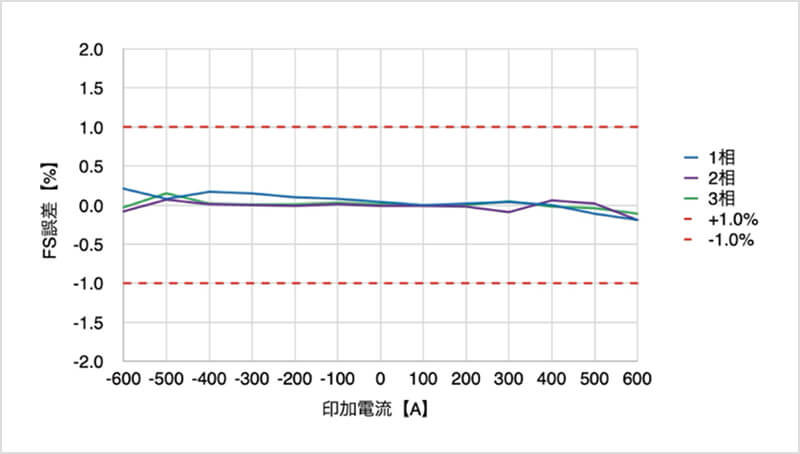

各相の電流検出精度（25℃）
