磁気方式で高精度±1.0％（F.S）以下
製品特徴
製品用途
スペック表
| パラメータ | 暫定仕様 |
|---|---|
| 電流検出範囲 | ±150～±800A |
| 測定精度 | ≦±1.0%（F.S） *Ta=25℃ |
| 最大電流 | ±1,600A＜1sec |
| 絶縁電圧 | 3kVac |
| 応答速度 | ≦4μs（di/dt 100A/μs） |
| 出力値 | +2.5V±2V(レシオメトリック) |
| 消費電流 | ≦21mA |
| 入力電源 | +5V±0.25V |
| 使用温度範囲 | -40℃ ～ +125℃ |
| コネクタ | Molex connector 5P(Gold plate) 560020-0530 |
| 品質保証 | AEC-Q100 ※IC単体 |
※ここに記載されている内容は暫定仕様であり、予告なく変更されることがあります。
参考図
オプションとして、デュアルセンシングによる機能安全の向上
参考寸法
バスバーモジュール信頼性評価の表
| パラメータ | 暫定仕様 |
|---|---|
| 高温放置 | +85°C / No Load / 120h |
| 温湿度サイクル | -30°C↔︎85°C / 9h, 95% / 48cycle |
| 低温放置 | -30°C / No Load / 120h |
| 冷熱衝擊 | -30°C↔︎80°C / 30min, 150cycle |
| 振動性 | 5G, 10～2,000Hz / 3axis |
| 耐衝撃 | 50G, 11msec, 10times / 3axis |

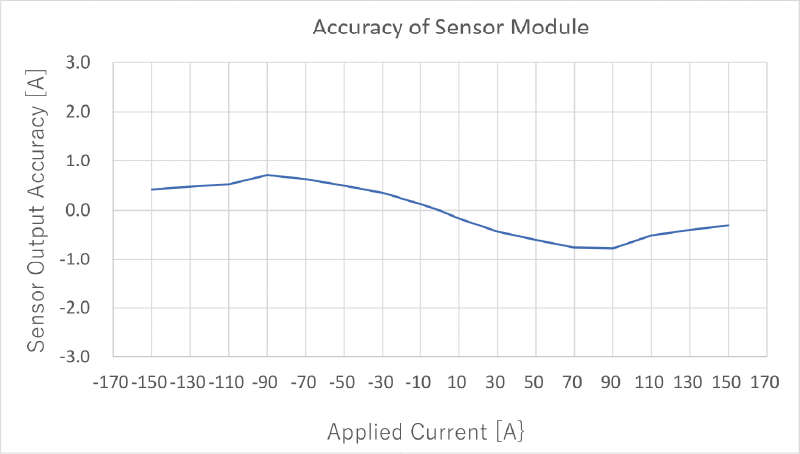

電流検出精度
