800A/600A/400A/200A/50A
任意の測定範囲で設定可能
製品特徴
スペック表
| パラメータ | 仕様 |
|---|---|
| 電流検出範囲 | ±800A |
| 定格電流 | ±500A |
| 最大電流印可範囲 | ±1,600A＜1sec、±7,000A＜1msec |
| 絶縁耐圧 | 3kVac |
| 応答速度 | ≦4μs（di/dt : 100A/μs）（外付けフィルター含む） |
| 周波数特性 | 67kHz/-3dB（外付けフィルター含む） |
| CMTI （コモンモード過渡耐性） | ≧20kV/μs |
| 出力値 | +2.5V±2V（オフセット誤差 ±3mV） |
| ノイズ | 2mVpp 0.4mVrms（100kHz）、 0.2mVpp 0.04mVrms（1kHz） |
| 測定誤差 | ≦±1.0%（F.S）全温度範囲 |
| 磁気残留誤差 （ヒステリシス） | ≦±3mV |
| 分解能 | 1LSB=1mA |
| パラメータ | 仕様 |
|---|---|
| 入力電源 | +5V±0.25V |
| 消費電流 | 10mA |
| 仕様温度範囲 | ー40℃～+125℃ |
| 外部磁界保護 | 高透磁性金属薄板にてセンサー周囲巻 |
| コネクタ | Molex connector 5P（Gold plate） 560020-0530 |
| CPU&ADC | |
| CPU 品名 | PIC18F27Q83-E/5N MCU |
| ADC 品名 | INA239-Q1(TI) 16bit |
| ADC 変換速度 | 1msec |
| CAN データ速度 | 500kbps |
| CAN 応答速度 | 10ms |
| CAN 出力フレーム | Normal Mode |
| CAN ID | 3C0h, DLC=8 |
寸法図

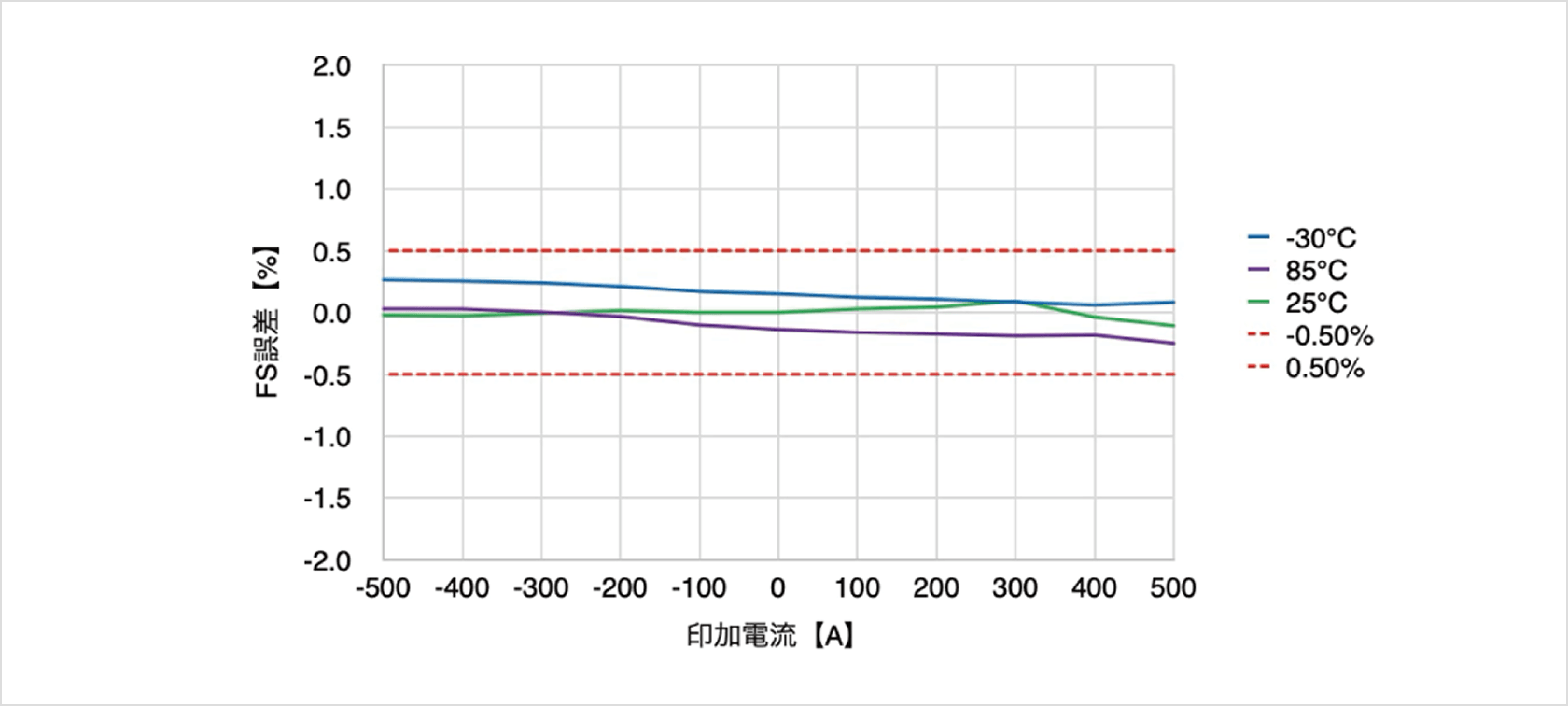

測定性能（周囲温度含む）
